TUBO SPIRALATO AIR BRAKE

Immagine

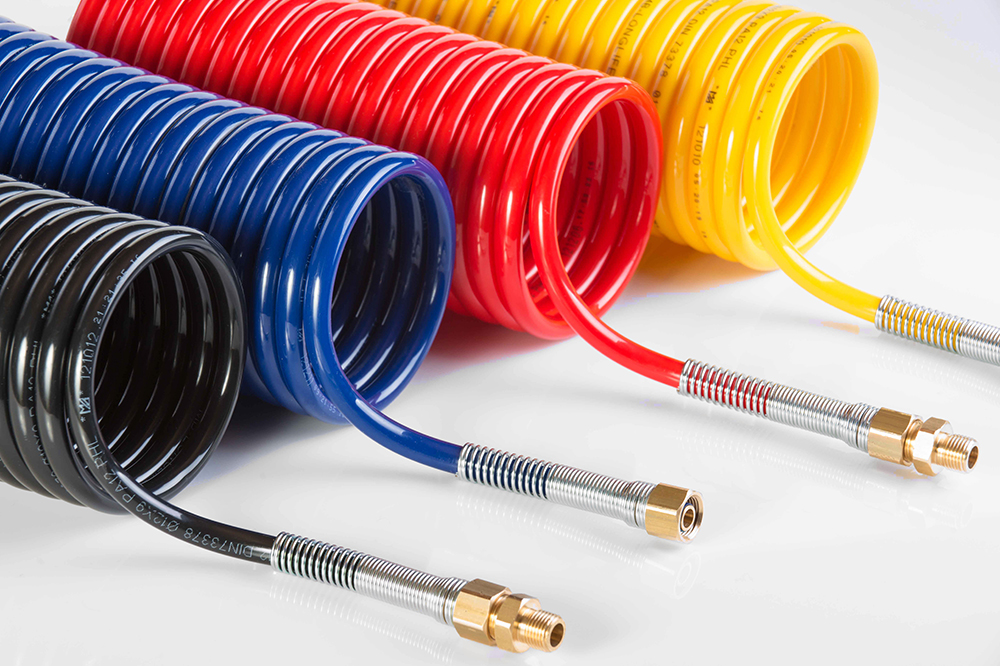

spirali air brake system impianti frenanti in pa 12 PHL rossa blu gialla e nera

Categoria (Padre)

Materie Prime

Spirali AIR BRAKE

Descrizione

Tubo spiralato in PA 12 PHL dedicato alla connessione aria compressa tra motrice e rimorchio su primo impianto e after-market.

Stampa pagina corrente

Caratteristiche

Spirali realizzate con tubo in poliammide 12 PHL plastificata, stabilizzata alla luce e al calore, secondo i requisiti della DIN 73373. Disponibili in 4 colorazioni standard e con raccordi bicono e portagomma M16, M18 e M22 x1,5.

Grafico caratteristiche

Flessibilità 8

Leggerezza 9

Resistenza chimica 7.5

Resistenza alle basse temperature 6

Resistenza alle alte temperature 6.5

Durezza 5.1

Stabilità dimensionale 9

Contenuti custom

Settore

Automotive

Norme e dichiarazioni

DIN 73378

Applicazioni

Sistema freni rimorchi/motrici

Additional info

Informazioni aggiuntive

Scheda prodotto

	Ø esterno (mm)	Ø interno (mm)	Spessore (mm)	Metri lineari (m)	Lavoro (m)	Lunghezza a riposo (mm)	Numero di spire (n°)	Codoli (mm)	Ø interno/esterno spirale (mm)	Peso (g/N)	Colori
SABPA8X12X5C	12+-0,1	8	2+-0,07	5	3,5	202	13	180-180	80-104	330
SABPA8X12X7C	12+-0,1	8	2+-0,07	7	4,5	290	23	180-180	80-104	462,1
SABPA9X12X5C	12+-0,1	9	1,5+-0,07	5	3,5	164	13	180-180	100-124	259,9
SABPA8X12X6C	12+-0,1	9	1,5+-0,07	6	4	202	16	180-180	100-124	311,9
SABPA8X12X7C	12+-0,1	9	1,5+-0,07	7	4,5	240	19	180-180	100-124	363,8

Grafico pressione/temperatura

PRESSIONE/TEMPERATURA

Descrizione

Temperature di utilizzo: da -40°C a 80°C

Fattore di sicurezza su pressione di scoppio: 3:1

Qui a lato: Grafico della caduta di pressione espressa in % in funzione della temperatura

20°C 100

30°C 87

40°C 76

50°C 65

60°C 58

70°C 52

80°C 46

Personalizzazioni realizzabili:

Scopri tutti i nostri servizi

Colore

Diametro

Disegni preformati

Raccordi

Richiedi personalizzazione
