TUBO NYLON PA 6

Immagine

Categoria (Padre)

Poliammide

Materie Prime

Nylon PA 6

NYLON PA 6

Descrizione

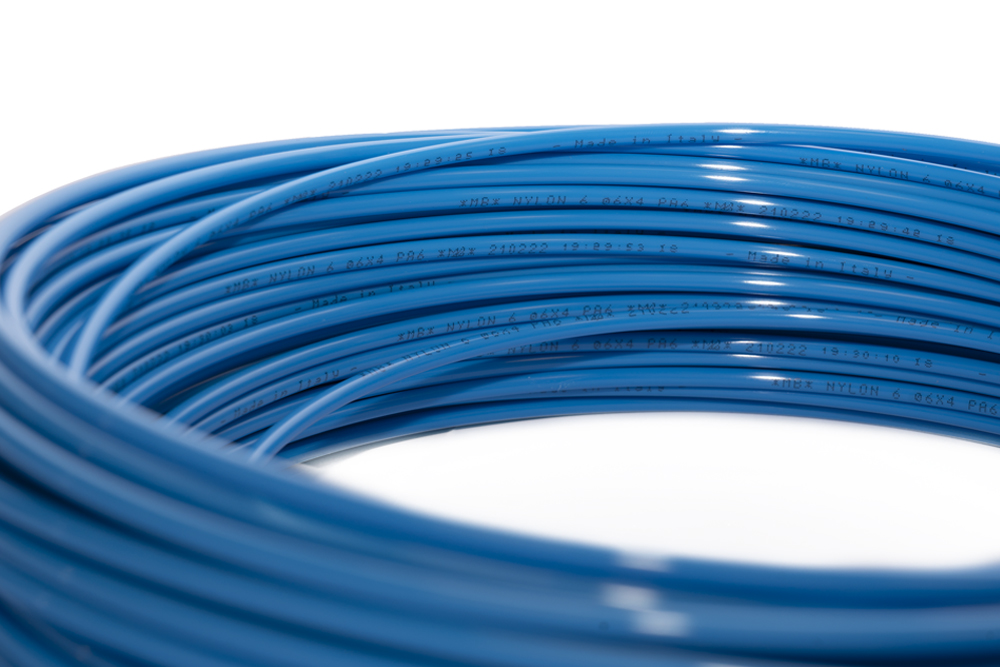

Tubo lineare rigido in Nylon PA 6. Ottimo rapporto qualità/prezzo per applicazioni industriali.

Stampa pagina corrente

Caratteristiche

Tubo lineare rigido in PA 6 non plastificata. A causa della sua igroscopicità che lo rende dimensionalmente poco stabile, ne è consigliato l'utilizzo in ambienti controllati. Se le condizioni in cui è installato ne permettono l'utilizzo, la PA 6 offre il miglior rapporto qualità prezzo tra le poliammidi.

Grafico caratteristiche

Flessibilità 6

Leggerezza 5

Resistenza chimica 6

Resistenza alle basse temperature 6

Resistenza alle alte temperature 6.5

Durezza 7.5

Stabilità dimensionale 4

Contenuti custom

Lunghezze standard

1000 m Øe/oØ = 2 mm
100 m Øe/oØ = 3 mm
25-50-100 m 4mm <= Øe/oØ <= 18 mm

Attenzione

Assorbe umidità (fino al 10%): valori non attendibili in ambiente umido.

Settore

Industriale

Applicazioni

Automazione industriale

Vuoto

Macchine utensili

Codice	Diametro int	Diametro est	Spessore	Raggio minimo di curvatura	Pressione di esercizio (23°C)	Colori standard
TN1X2	1 mm	2 mm	0.5 mm	10 mm	55 BAR
TN1.5X2.5	1.5 mm	2.5 mm	0.5 mm	15 mm	41 BAR
TN1.5X3	1.5 mm	3 mm	0.75 mm	15 mm	55 BAR
TN2X3	2 mm	3 mm	0.5 mm	20 mm	33 BAR
TN2X4	2 mm	4 mm	1 mm	15 mm	55 BAR
TN2.5X3	2.5 mm	3 mm	0.25 mm	45 mm	15 BAR
TN2.5X4	2.5 mm	4 mm	0.75 mm	25 mm	38 BAR
TN3X4	3 mm	4 mm	0.5 mm	35 mm	23 BAR
TN3X5	3 mm	5 mm	1 mm	25 mm	41 BAR
TN3X6	3 mm	6 mm	1.5 mm	25 mm	55 BAR
TN3.5X5	3.5 mm	5 mm	0.75 mm	40 mm	29 BAR
TN3.6X6	3.6 mm	6 mm	1.2 mm	30 mm	41 BAR
TN4X6	4 mm	6 mm	1 mm	40 mm	33 BAR
TN5X7	5 mm	7 mm	1 mm	55 mm	27 BAR
TN5X8	5 mm	8 mm	1.5 mm	45 mm	38 BAR
TN5X10	5 mm	10 mm	2.5 mm	40 mm	55 BAR
TN6X8	6 mm	8 mm	1 mm	70 mm	23 BAR
TN6X10	6 mm	10 mm	2 mm	50 mm	41 BAR
TN7X10	7 mm	10 mm	1.5 mm	75 mm	29 BAR
TN8X10	8 mm	10 mm	1 mm	115 mm	18 BAR
TN8X12	8 mm	12 mm	2 mm	75 mm	33 BAR
TN9X12	9 mm	12 mm	1.5 mm	105 mm	23 BAR
TN10X12	10 mm	12 mm	1 mm	165 mm	15 BAR
TN10X14	10 mm	14 mm	2 mm	105 mm	27 BAR
TN12X14	12 mm	14 mm	1 mm	230 mm	12 BAR
TN12X15	12 mm	15 mm	1.5 mm	170 mm	18 BAR
TN12X16	12 mm	16 mm	2 mm	140 mm	23 BAR
TN12.5X15	12.5 mm	15 mm	1.25 mm	210 mm	15 BAR
TN14X16	14 mm	16 mm	1 mm	300 mm	11 BAR
TN14X18	14 mm	18 mm	2 mm	180 mm	20 BAR
TN15X18	15 mm	18 mm	1.5 mm	250 mm	15 BAR
TN16X18	16 mm	18 mm	1 mm	385 mm	9 BAR

Grafico pressione/temperatura

PRESSIONE/TEMPERATURA

Descrizione

Temperature di utilizzo: da -10°C a 80°C

Fattore di sicurezza su pressione di scoppio: 3:1

Qui a lato: Grafico della caduta di pressione espressa in % in funzione della temperatura

20°C 100

30°C 83

40°C 70

50°C 60

60°C 55

70°C 49

80°C 45

Personalizzazioni realizzabili:

Scopri tutti i nostri servizi

Colore

Diametro

Lunghezza

Imballaggio

Timbro

Disegni preformati

Tubi in barre

Richiedi personalizzazione
